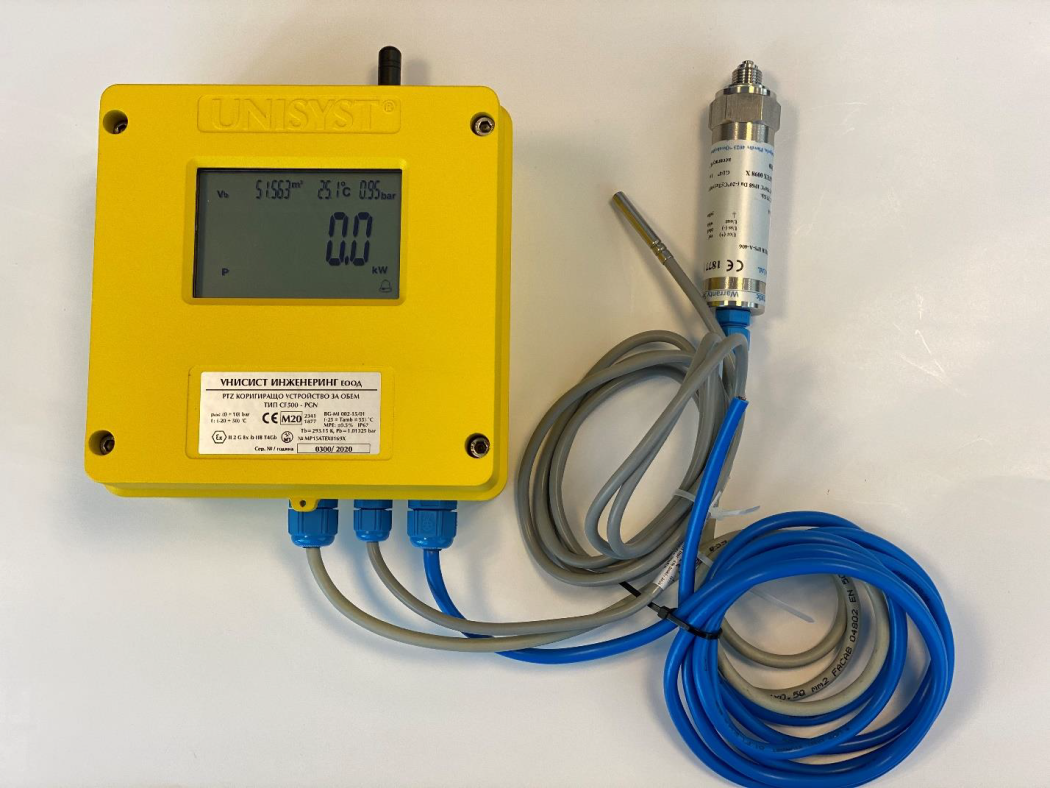

CF500 съчетава измервателни и изчислителни функции с архивиране на информация, управление на аларми и възможности за локална и дистанционна комуникация. Устройството е предназначено за газоизмервателни пунктове и инсталации, при които се изисква точно отчитане на природния газ, проследяване на измервателните параметри и обмен на информация със системи за събиране и обработка на данни.
Как работи електронният коректор за газ CF500?
Обемът на природния газ се изменя в зависимост от температурата и налягането, при които се извършва измерването. Поради това отчетените от газомера количества трябва да бъдат преобразувани към определени базови условия, за да могат да се използват за съпоставимо отчитане и последваща обработка. CF500 извършва тази корекция чрез изчислителни алгоритми, съобразени с избраната конфигурация на устройството.

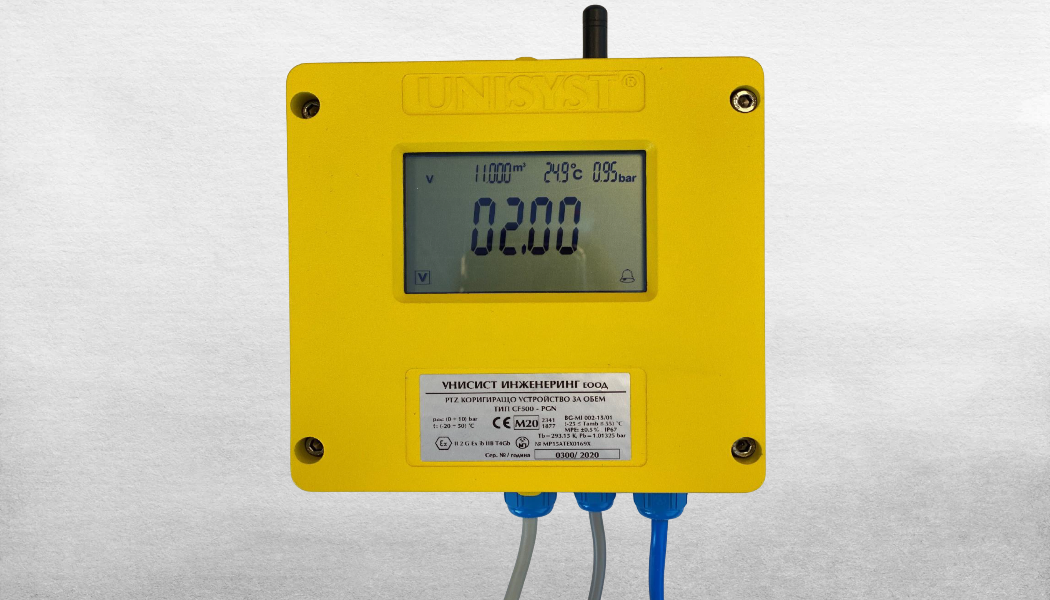

Разлики между T, PT и PTZ корекция
T коректор за газ: Извършва температурна корекция на измерения обем при зададени условия за налягането и свиваемостта.
PT коректор за газ: Използва измерените температура и налягане за преобразуване на обема към базови условия.
PTZ коректор за газ: Отчита температурата, налягането и коефициента на свиваемост на газа, което позволява по-пълно отчитане на неговите физични характеристики.
При PTZ конфигурацията CF500 поддържа няколко метода за изчисляване на свиваемостта, включително модифициран AGA NX19, SGERG 88 и AGA8-92DC. Предвидена е и възможност за използване на фиксиран коефициент Kz. Изборът на метод зависи от характеристиките на газа и техническите изисквания към измервателната система.
Електронният коректор за газ CF500 е оборудван с флаш памет, която позволява актуализиране на фърмуера чрез лаптоп, без да се налагат промени по електронната платка. Това улеснява техническото обслужване и инсталирането на нови версии на софтуера.
Функции на коректора за обем на газ CF500
Освен преобразуването на измерения обем към базови условия, CF500 изпълнява функции, свързани с обработката, съхраняването и предоставянето на измервателна информация. Устройството регистрира както текущите параметри, така и натрупаните количества газ, което позволява проследяване на потреблението за определени периоди. Основните функции на газовия коректор включват:
- Измерване на параметри: Получаване на данни за температурата, налягането и обема на газа от съответните датчици и входове.
- Корекция на обема: Изчисляване на корекционния коефициент и преобразуване на измерения обем към базови условия.
- Изчисляване на моментния разход: Определяне на некоригирания и коригирания моментен разход на природен газ.
- Изчисляване на енергия: Определяне на енергийни показатели, изразени в kWh или GJ.
- Натрупване на тотализатори: Регистриране на натрупаните количества газ за отчетни и контролни цели.
- Архивиране на измервателни данни: Съхраняване на часови, дневни и месечни записи.
- Управление на аларми и събития: Регистриране на отклонения, алармени състояния и събития, свързани с работата на устройството.
- Локално и дистанционно отчитане: Достъп до измервателната информация чрез дисплея или наличните комуникационни интерфейси.
CF500 разполага с архив за 400 часови, 400 дневни и 132 месечни записа. Съхранената информация позволява проверка на отчетените количества, проследяване на измененията в измервателните параметри и анализ на работата на газоизмервателния пункт.
Комуникационни интерфейси и дистанционно отчитане
Коректорът за газ CF500 се предлага в няколко комуникационни изпълнения. В зависимост от конкретното приложение устройството може да бъде оборудвано с GSM комуникация или RS485 интерфейс с протокол Modbus RTU. Предлага се и вариант без комуникационни портове.
GSM изпълнението осигурява възможност за дистанционен обмен на данни, докато RS485 интерфейсът позволява включване към съвместими системи за събиране и обработка на измервателна информация. Това дава възможност коректорът да бъде използван в различни архитектури за мониторинг на потреблението на природен газ.

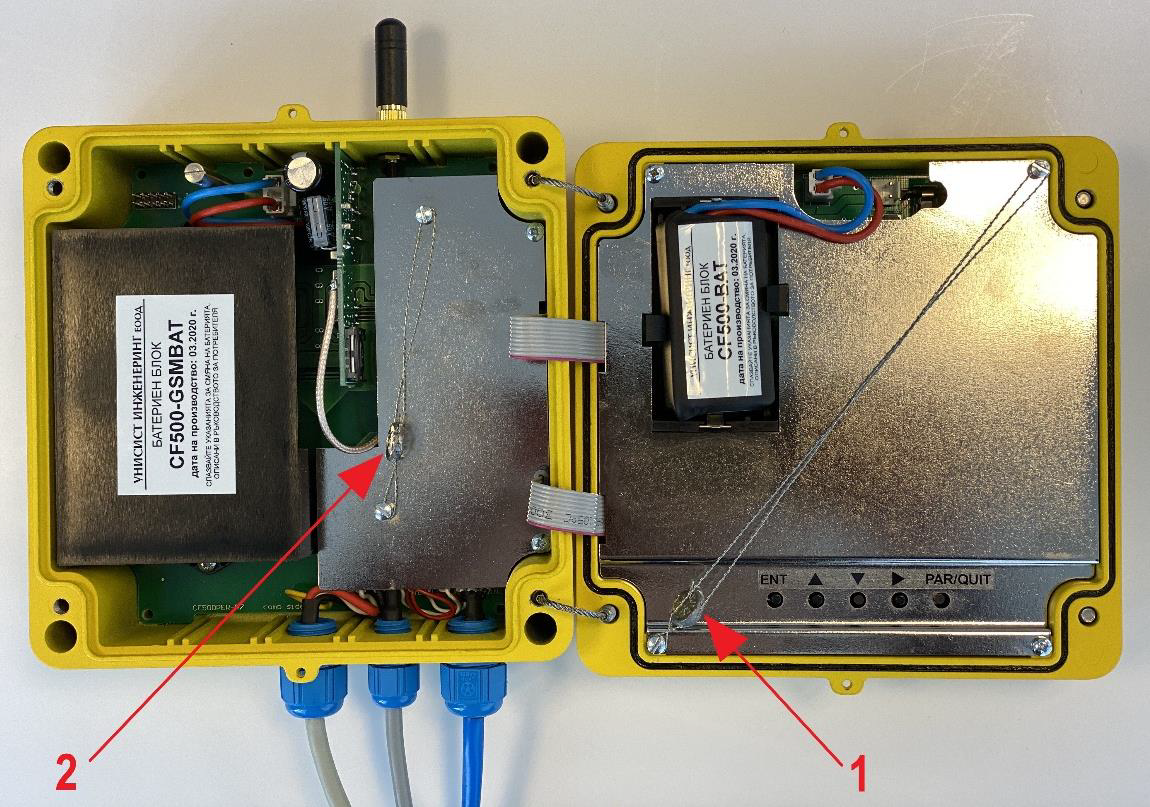

Основното захранване на CF500 се осигурява от вътрешна батерия с напрежение 3.6 V DC и капацитет 17 Ah. При GSM изпълнението е предвидена допълнителна вътрешна батерия с напрежение 4.5 V DC. За конфигурацията с RS485 се използва външен захранващ и защитен блок CF500-POW, който осигурява захранване 5 V DC и защита на комуникационните линии A и B.
Избор и конфигуриране на коректор за газомер CF500
При избора на коректор за газомер трябва да се вземат предвид характеристиките на измервателното оборудване и условията, при които ще работи то. Съществено значение имат работният диапазон на налягането, параметрите на импулсния изход на газомера и изискванията към точността на преобразуването. Важно е също да се определи дали измервателният пункт ще работи самостоятелно, или ще бъде включен към система за дистанционно събиране на данни.
CF500 приема информация за измерения обем чрез нискочестотен импулсен вход, поради което при окомплектоването трябва да се провери съвместимостта с използвания газомер. Изборът на датчик за налягане се извършва според работните параметри на инсталацията, а необходимият метод за изчисляване на свиваемостта се определя съобразно характеристиките на природния газ и приложимите изисквания към измерването.
За обекти с дистанционно отчитане трябва да бъдат уточнени комуникационният интерфейс, начинът на захранване и възможностите за интеграция със съществуващата инфраструктура. При инсталации във взривоопасна среда е необходимо да се отчетат и съответните изисквания за безопасност и взривозащита.
Така коригиращото устройство за обем на газ може да бъде окомплектовано според реалните параметри на измервателния пункт, без да се предвиждат функции и компоненти, които не са необходими за конкретното приложение.
Основни технически характеристики на CF500
При избора на CF500 значение имат измервателните диапазони, съвместимостта с газомера и условията, при които ще работи оборудването. За измерване на температурата се използва датчик Pt1000, клас A, съгласно EN 60751, с кабел с дължина 0.80 m или 2.50 m. Предлагат се варианти за измерване на абсолютно налягане в диапазоните 0–10 bar, 3–20 bar и 0.8–2 bar. Температурата на измервания газ може да бъде от −20 °C до +50 °C, а нискочестотният импулсен вход за обем поддържа честота до 2 Hz.
Корпусът на датчика за налягане е изработен от неръждаема стомана и осигурява степен на защита IP66. Самият коректор е със степен на защита IP67 съгласно EN 60529 и е предназначен за експлоатация при температура на околната среда от −25 °C до +55 °C. За приложения във взривоопасна среда устройството притежава ATEX класификация II 2 G Ex ib IIB T4 Gb.
CF500 е устройство от тип 1 съгласно EN 12405-1, с метрологично съответствие по MID. Приложимите европейски директиви са 2014/34/ЕС (ATEX), 2014/32/ЕС (MID) и 2014/30/ЕС (EMC). Тези характеристики следва да бъдат съобразени с техническите изисквания на газоизмервателния пункт, включително условията за монтаж, експлоатация и метрологичен контрол.
За допълнителна техническа информация, избор на подходяща конфигурация и запитвания относно коректора за природен газ CF500 можете да се свържете с екипа на Унисист Инженеринг.
Често задавани въпроси
С какви газомери може да работи CF500?
CF500 използва нискочестотен импулсен вход с честота до 2 Hz. Съвместимостта с конкретен газомер зависи от характеристиките на неговия импулсен изход и изискванията на измервателната система.
Подходящ ли е CF500 за монтаж във взривоопасна среда?
CF500 притежава ATEX класификация II 2 G Ex ib IIB T4 Gb. Приложимостта му в конкретна взривоопасна зона трябва да бъде съобразена с условията на обекта, маркировката на оборудването и изискванията за безопасен монтаж.
Може ли софтуерът на CF500 да бъде актуализиран?
Да. Устройството разполага с флаш памет, която позволява инсталиране на нова версия на фърмуера чрез лаптоп, без да се налага промяна на електронната платка.
