SCADA решения за различни индустриални приложения
Съвременните системи за мониторинг могат да използват различни архитектури според мащаба и характера на процеса. При IoT приложенията устройствата предават информация за своето състояние и работни параметри през мрежата, което осигурява възможност за дистанционно наблюдение и управление.
При индустриалните обекти архитектурата обикновено включва програмируеми логически контролери (PLC), сензори, измервателни устройства, конвертори и концентратори на данни. Отделните компоненти трябва да обменят надеждно информация, а събраните данни да бъдат обработвани, архивирани и представяни във форма, удобна за операторите.
Използването на стандартни комуникационни протоколи позволява интегриране на различни устройства и последващо разширяване на системата с допълнителни точки за измерване и управление. Според изискванията на конкретния проект Унисист Инженеринг реализира SCADA архитектурата чрез софтуерната платформа DS или чрез PLC200 с интегрирана Web SCADA.
DS за централизирано събиране и управление на данни
Платформата DS работи под MS Windows и позволява събиране на данни от неограничен брой устройства чрез стандартни протоколи по сериен канал или TCP/IP Modbus. За всеки поток могат да бъдат зададени интервалът на запис и начинът на съхранение, което позволява архивът да бъде организиран според конкретния технологичен процес.
Текущите и историческите данни могат да бъдат представяни графично или таблично, а визуализацията да се разпределя върху произволен брой екрани с мнемосхеми или таблици. DS генерира и уеб базиран интерфейс за дистанционно наблюдение на процесите.
Функционалността не се ограничава до мониторинга. Софтуерът може да генерира управляващи команди, да активира аварийна сигнализация при критични състояния и да изпраща SMS или e-mail уведомления. Въз основа на архивираната информация могат да бъдат създавани и отпечатвани протоколи за определен период, работна смяна или други зададени критерии, ръчно или автоматично.
PLC200 с вградена Web SCADA
Промишлените контролери PLC200 съчетават управление на автоматизирани процеси със събиране, архивиране и визуализация на данни. Контролерите могат да се свързват каскадно и да получават информация директно от сензори или от подчинени устройства, като данните се съхраняват върху енергийно независим носител.
На базата на входящата информация PLC200 може да управлява крайни изпълнителни устройства и да изпълнява зададените алгоритми за автоматизация. Вграденият уеб интерфейс позволява визуализиране на данните върху произволен брой операторски екрани под формата на таблици, графики и мнемосхеми.
Интерфейсът позволява комбиниране на мнемосхемите с ключове и бутони за управление, както и с различни индикатори, барграфи, пулсограми и графики. Така операторският екран може да бъде конфигуриран според конкретния процес и параметрите, които трябва да бъдат наблюдавани и управлявани.
Приложения на SCADA системите на Унисист Инженеринг
Решенията на Унисист Инженеринг са предназначени за локални и разпределени системи, при които са необходими надежден мониторинг, централизирано управление и проследимост на технологичните процеси. Те намират приложение в индустрията, енергетиката, инфраструктурни обекти и сградната автоматизация. Сред реализираните приложения са:

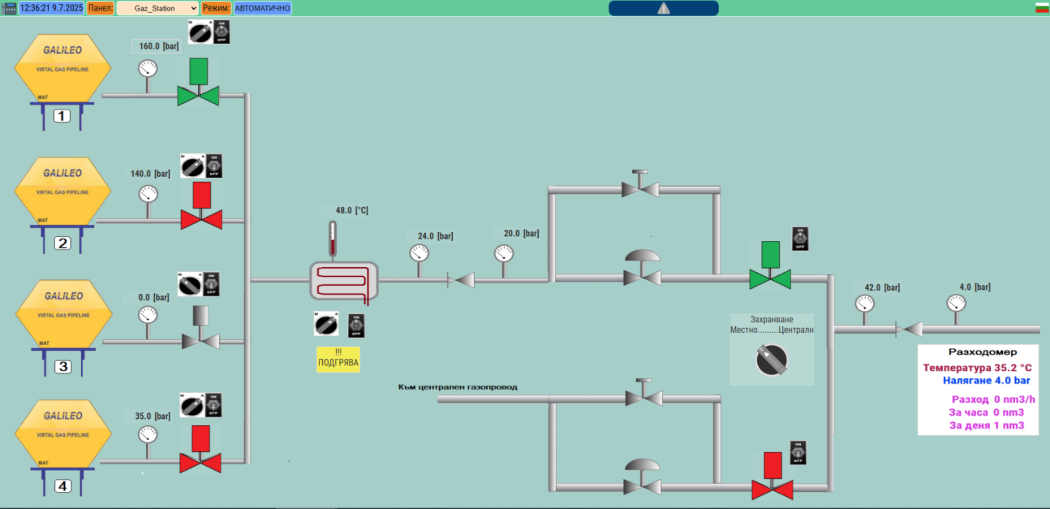

- управление на газостанция с четири локални газови ресивъра, захранващи промишлен обект;
- управление на хидромелиоративна система;

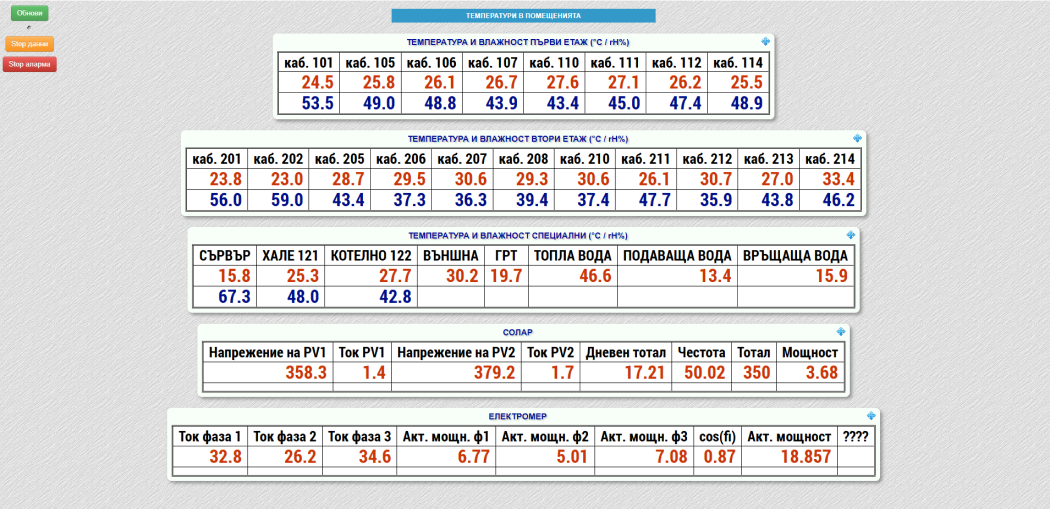

- мониторинг на BMS инсталация;
- мониторинг на фармацевтични складове с високи изисквания към контрола, надеждността и проследимостта.
Изборът между централизирана SCADA система с DS и архитектура с PLC200 и вградена Web SCADA позволява решението да бъде съобразено с наличното оборудване, броя на наблюдаваните точки, необходимата визуализация и изискванията за локален или дистанционен достъп.
Бизнес партньорство с Унисист Инженеринг
Унисист Инженеринг разширява присъствието си на международните пазари и търси стратегически бизнес партньори в балканските държави. Възможността е насочена към юридически лица, работещи в областта на промишленото оборудване и автоматизацията и заинтересовани от дългосрочно партньорство с български производител на продукти и решения за автоматизация на индустриални процеси.
За повече информация относно SCADA решенията, DS, PLC200 или възможностите за бизнес партньорство можете да се свържете с Унисист Инженеринг на телефон 02/886 05 62 или e-mail office@unisyst.bg.
Често задавани въпроси
Какво представлява SCADA система?
SCADA е система за надзорен контрол и събиране на данни, чрез която информация от контролери, сензори и други автоматизирани устройства се събира, визуализира и архивира. В зависимост от конфигурацията системата може да осигурява и управление, алармиране и дистанционен достъп.
Каква е разликата между DS и PLC200?
DS е софтуерно SCADA решение за MS Windows, предназначено за централизирано събиране, архивиране, визуализация и управление на данни от множество устройства. PLC200 представлява серия промишлени контролери с вградена SCADA функционалност и уеб интерфейс, чрез които управлението и визуализацията могат да бъдат реализирани на ниво контролер.
Може ли SCADA системата да се наблюдава дистанционно?
Да. DS предоставя уеб базиран интерфейс за дистанционно наблюдение, а PLC200 разполага с вграден уеб интерфейс за визуализация и управление през операторски екрани.
