PLC200

PLC200 · Browser-native automation · DIN контролер

PLC200 – програмируем логически контролер с вградена Web SCADA

PLC · Web HMI / SCADA · Data Logger · Historian · RTU · Modbus Gateway — в едно компактно DIN устройство.

PLC200 е програмируем логически контролер (PLC) за индустриална автоматизация, който обединява богат вграден I/O, Web HMI / Web SCADA, автономен Data Logger, локален Historian, RTU функции, Modbus Gateway и сервизна диагностика в едно DIN устройство.

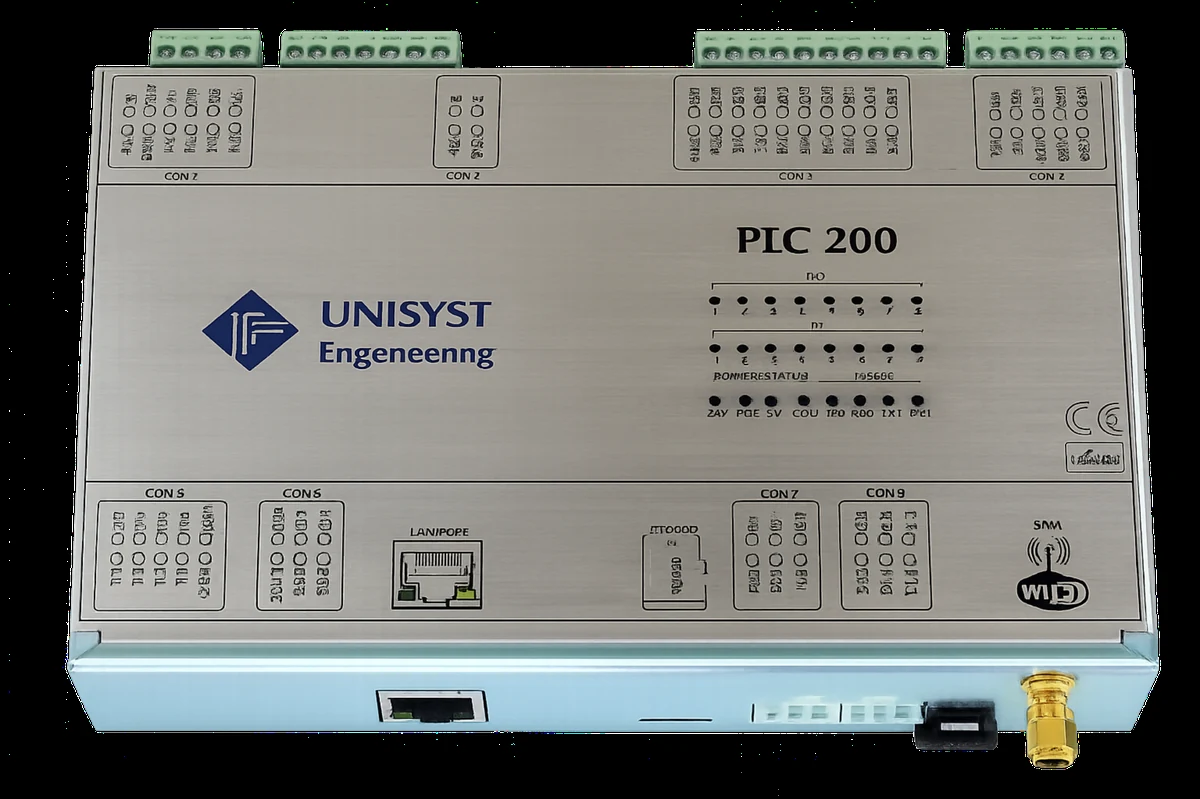

PLC200 индустриален контролер с вградена Web SCADA
Процесор32 bit / 240 MHz
Захранване24 VDC или PoE
КомуникацииLAN, WiFi, RS485
МонтажDIN TS35 x 7.5
Локално първо. Дистанционно, когато е необходимо. PLC200 работи автономно на обекта като локален PLC / RTU, събира данни от собствените входове и Modbus устройства и при нужда осигурява дистанционен мониторинг през Web HMI, собствен портал или външна SCADA.

Едно устройство — няколко роли

PLC200 може да изпълнява едновременно функции за управление, визуализация, събиране и архивиране на данни и интеграция към по-горно ниво.

PLCлокална логика и PID управление
Web HMIоператорски панели през браузър
Data Loggerсъбиране и локален запис на данни
HistorianSQLite архив, графики и CSV
RTU / Remote Siteавтономни и отдалечени обекти
Modbus Gateway / Web Tunnelmaster/slave интеграция и централен достъп

Философията на PLC200 — различен подход от класическия PLC

PLC200 не е замислен като умалена версия на голяма PLC система. Целта е малък и среден индустриален обект да може да се изгради, конфигурира, наблюдава и сервизира с едно DIN устройство и стандартен Web браузър — без отделна тежка engineering среда.

Всичко важно е локалноPLC логика, PID, Web HMI, Data Logger, Historian и диагностика работят на самия обект.
Browser-native engineeringКонфигурация, FX логика, PID, Modbus, операторски панели, архиви, users, update и диагностика се обслужват директно през браузър.
Интеграция без излишна сложностModbus RTU/TCP покрива връзката към полеви устройства и външна SCADA, а Web Tunnel решава отдалечения достъп при нужда.

Backup / Restore — бързо възстановяване и сервиз

Конфигурацията може да се прочете от PLC, файл или SD карта, да се запази като backup и при нужда да се зареди отново. WEB интерфейсът пази и отделна работна версия, а проектните файлове на панелите, изображенията и сервизните backup-и могат да се съхраняват на SD картата. Така възстановяването не зависи от специализиран engineering software.

Генериране на проектна документация (Project Documentation): PLC200 предлага опция за автоматично генериране на проектна документация, която улеснява предаването на проекта, техническата поддръжка и последващите промени.

Configuration Backup / RestoreЧетене и запис на конфигурация от устройство, локален файл или SD карта.
Оригинал + work copyBackup на прочетеното състояние и отделна текуща работна версия за безопасна редакция.
Панели и проектни файловеHMI panel файлове, подложки и изображения се пазят отделно и могат да се архивират или прехвърлят.
Hardware / calibration backupSD backup директорията може да съдържа конфигурация, hardware и калибровъчни backup файлове.

Web Tunnel – отдалечен достъп без статичен IP и без отворени входящи портове

PLC200 може да установява изходяща връзка към централен портал, работещ под Windows или FreeBSD. На отдалечения обект не е необходим статичен публичен IP адрес и не се налага port forwarding или отваряне на входящи портове в рутера.

Чрез тунела порталът може да предоставя както Web достъп до вградения Web HMI / Web SCADA интерфейс на конкретния контролер, така и Modbus TCP достъп. По този начин една централна SCADA система може да комуникира през портала с множество PLC200 контролери на различни отдалечени обекти.

Всеки PLC200 остава автономен локален PLC / RTU — управлението, Web HMI и локалният архив продължават да работят на място независимо от връзката към портала.

Отдалечен обектPLC200 / RTU с локално управление
Изходящ Web Tunnelбез статичен IP и без port forwarding
Windows / FreeBSD Portalцентрализиран достъп до множество обекти
Web HMI / SCADA / Modbus TCPоператорски и SCADA достъп
Без статичен публичен IP
Без входящи портове
Web HMI през портал
Modbus TCP през портал
Множество обекти към една SCADA

PLC с Web SCADA – малка SCADA система в един DIN контролер

PLC200 е създаден за реални обекти, където стандартният PLC е недостатъчен, а отделна SCADA система е прекалено тежка.

Web HMI и визуализация

Вграден Web HMI / Web SCADA интерфейс за операторски панели, текущи стойности, режими, аларми и сервизни екрани.

HMI без специализиран панел

Таблет, Panel PC или индустриален дисплей с модерен Web браузър може да работи като операторски HMI — без отделен SCADA компютър.

Data Logger и historian

Автономен industrial data logger с microSD, RTC/NTP, дневни SQLite архиви, трендове, графики, таблици и CSV export.

Реално управление

FX формули, PID регулатори, manual/auto режим, Modbus RTU/TCP, mail известяване, собствен NTP и специализирани изчислителни функции.

Портал и SCADA Modbus достъп: възможност за свързване чрез Web Tunnel към централен портал под Windows или FreeBSD, откъдето може директно да се отваря Web HMI / Web SCADA интерфейсът на конкретния контролер или да се организира Modbus TCP достъп от централна SCADA към множество отдалечени обекти.
Browser-native engineering Конфигурация, FX логика, PID, панели, архиви, потребители, update и диагностика могат да се обслужват директно през стандартен браузър.
Локален historian Дневни SQLite архиви, графики и таблици в Web интерфейса, CSV export и директно сваляне на стандартните DB файлове за външен анализ.
PLC + Gateway Едновременно Modbus master към полеви устройства и Modbus slave към SCADA/HMI — Data Acquisition (DAQ), локална логика и предаване на данни в едно устройство.
Специализирани алгоритми Готови функции за API Table 54, алкохолометрия и LiFePO4 анализ допълват стандартната PLC логика за специализирани приложения.

Висока интеграция — по-малко отделни модули

PLC200 събира в едно DIN устройство измерване, управление, комуникации, архив и Web SCADA, с до 500 FX позиции за формули и виртуални променливи. Богатият вграден I/O намалява нуждата от допълнителни разширителни модули при малки и средни обекти.

8×Pt100 / Pt1000
24-bit, 3-wire RTD
8×диференциални AI
0/4–20 mA, 24-bit
8×DI 10–28 V
EN 61131-2
8×DO 10–28 V
до 0.7 A/канал
4× FDITTL / HTL, изолирани
до 290 kHz
2×AO 0/4–20 mA
0–5 / 0–10 V
2×push-pull PWM
до 100 kHz
2×RS485 Modbus RTU
вградени 120 Ω терминатори
LAN + Wi‑FiModbus TCP
Web SCADA
PoE / 24 VDCдва начина
за захранване
32 GBmicroSD
локален архив
5 / 12 / 24 Vизолирано процесно
захранване за датчици

Прецизни измервания: 8× 24-bit диференциални AI и 8× 24-bit Pt100/Pt1000. Високоскоростни входове: 4× галванично изолирани FDI с TTL/HTL логика и индивидуален хардуерен филтър 16 Hz / 6 kHz / 290 kHz. Индустриален монтаж: 2× RS485 с вградени 120 Ω терминатори и защитени цифрови изходи с диагностика.

Custom I/O по проект: За серийни или специализирани приложения е възможно PLC200 да бъде изпълнен с персонализиран набор от аналогови, температурни, цифрови и високоскоростни входове/изходи. Условията, минималното договорено количество и еднократните инженерни разходи се определят според конкретния проект.

Приложения на PLC200 в индустриалната автоматизация

Помпени станции и водоснабдяване

Нива, налягане, дебит, помпи, защити, броячи, архиви и алармени известия.

Котелни и HVAC

Температури, клапани, PID управление, режими, графичен панел и история за настройка.

Фотоволтаици и енергия

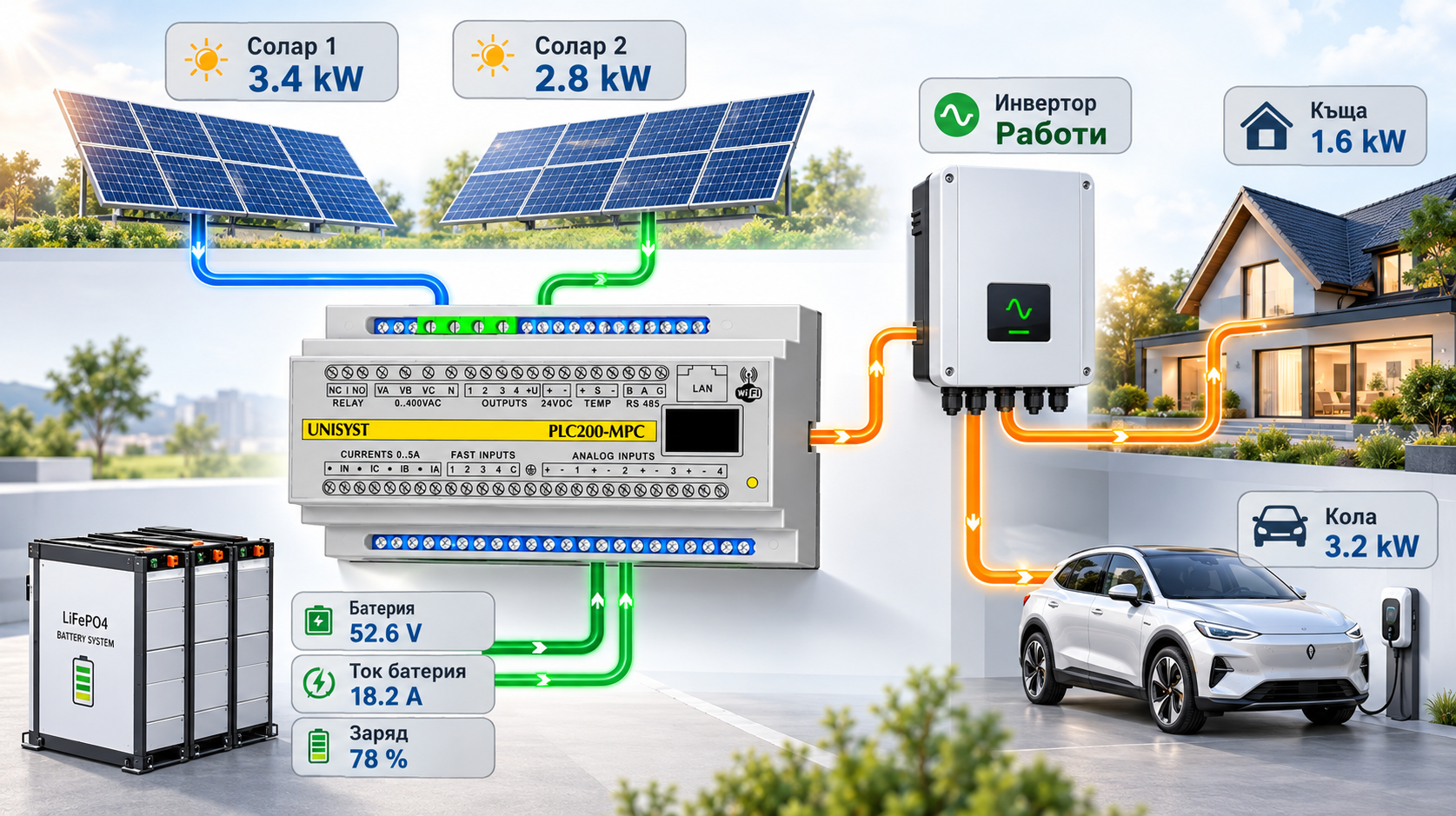

Modbus комуникация с електромери, инвертори, генератори и енергийни устройства.

RTU и отдалечени обекти

Локална автономност, Data Acquisition, Web HMI, аларми, архиви и дистанционна поддръжка без постоянно присъствие на място.

Метеорологичен и екологичен мониторинг

Температура, влажност, атмосферно налягане, вятър, валежи, слънчева радиация, PM2.5/PM10 и други параметри чрез Modbus/RS485 сензори.

Хидрология и водни обекти

Ниво, качество на водата и други измервания за резервоари, канали, сондажи и водни съоръжения, с архив и дистанционен достъп.

PLC200 – технически характеристики и I/O

ХарактеристикаPLC200
Процесор32 bit / 240 MHz
Захранване24 VDC или PoE (IEEE 802.3af)
Комуникации / GatewayLAN, WiFi 2.4 GHz, 2× RS485 с вградени 120 Ω терминатори, Modbus RTU / Modbus TCP, работа като Modbus master и slave
Мрежови услугиDHCP Client & DHCP Server — автоматично получаване на IP настройки за контролера и предоставяне на IP настройки на устройства в локалната мрежа
Входове8× TI Pt100/Pt1000 24-bit, 8× диференциални AI 24-bit, 8× DI, 4× изолирани FDI до 290 kHz (TTL/HTL), до 100 remote RI
Изходи8× DO, 2× AO, 2× push-pull PO/PWM до 100 kHz
Управлениедо 500 FX позиции за формули/променливи, PID, manual/auto режим, специализирани технологични функции, включително API 54
Data Logger / HistorianmicroSD, RTC/NTP, дневни SQLite архиви, трендове, таблици, графики и CSV export
HMI / SCADAWeb HMI / Web SCADA през стандартен браузър — PC, таблет, Panel PC или индустриален дисплей
Проектна документацияОпция за автоматично генериране на проектна документация (Project Documentation)
МонтажDIN шина TS35 x 7.5
Контролер, операторски екран, архив и сервизна диагностика — без отделен компютър.
📄 PLC200 Hardware – техническо ръководство V1.4 (PDF)
Специализирани вградени функции: освен стандартната PLC логика могат да се използват готови технологични изчисления — например корекция на обем и плътност на течни продукти по температура по API 54, алкохолометрични изчисления по плътност и температура, както и оценка на SOC и вътрешно съпротивление при LiFePO4 батерийни системи.
Web панели и мнемосхеми Вграден редактор на операторски панели с стойности, командни бутони, трендове, bargraph, PID контрол и fullscreen режим.
Modbus и ролеви достъп Работа като Modbus master и slave по TCP/RTU/RTU-over-TCP, с потребителски роли, сесии и MAC/IP ограничения.
Архиви и сервиз Дневни SQLite архиви на SD, графики и таблици, CSV export, debug/communication log и запазени системни логове.
PID и AI помощ PID AutoTune, SoftStart, anti-windup и плавен MANUAL/AUTO преход, плюс AI помощ за конфигурации, панели и диагностика.
Автономност и интеграция Основното PLC управление, IO, FX, PID, Web интерфейсът и комуникациите работят и без SD карта. PLC200 може едновременно да събира данни като Modbus master и да ги предоставя към външна SCADA като Modbus slave по TCP, RTU или RTU-over-TCP.
История, Backup / Restore и сервиз Дневните архиви се съхраняват като стандартни SQLite бази с графики, таблици и CSV export. Конфигурацията може да се архивира и възстановява от файл или SD карта; системата пази текущия и два предишни системни лога, а WEB интерфейсът и firmware могат да се обновяват независимо.
Контролиран Web достъп Потребителски роли, browser sessions, защита от многократни грешни опити за вход и ограничения по MAC/IP за контролирани локални и сервизни мрежи.

Как се използва PLC200 на практика

СвързванеСензори, помпи, клапани, инвертор или електромер.
КонфигуриранеIO, аларми, FX логика, PID контури, архивиране и Modbus карта.
Web HMIМнемосхема със стойности, статуси, START/STOP, reset, alarm причина и trend — достъпна от таблет, Panel PC или индустриален дисплей с браузър.
ЕксплоатацияЛокална работа през таблет, компютър или телефон.
ПоддръжкаAbout, debug log, communication log, архивна графика, update и корекции.

Типови решения за автоматизация с PLC200

PLC200 може да бъде основа за завършени решения за конкретни технологични задачи. По-долу са показани три типови примера, при които контролът, Web визуализацията, архивите и дистанционната поддръжка са реализирани в една платформа.

ТИПОВО РЕШЕНИЕ 01

Управление и мониторинг на 3-фазен мотор

PLC200-MPC може да се използва като компактно решение за моторни табла, където освен автоматично пускане и спиране е нужно измерване на консумацията, аларми и отдалечен достъп през браузър.

Един модул за измерване, управление и наблюдение

Контролерът измерва токовете по фази чрез токови трансформатори, следи натоварването на двигателя и може да управлява контактора през цифров изход.

През LAN или WiFi операторът вижда текущи стойности, статус, аларми и режими от телефон, таблет или компютър — без отделен SCADA компютър.

  • Измерване на ток по L1, L2 и L3 и изчисляване на консумацията.
  • Автоматичен старт / стоп на мотора според логика, режим или аларма.
  • Следене за претоварване, отпаднала фаза, необичаен ток и сервизни събития.
  • Web интерфейс за локален или отдалечен достъп през стандартен браузър.
Изображението е рекламна принципна схема. Реалното окабеляване се изпълнява според конкретното табло, защити и проект.

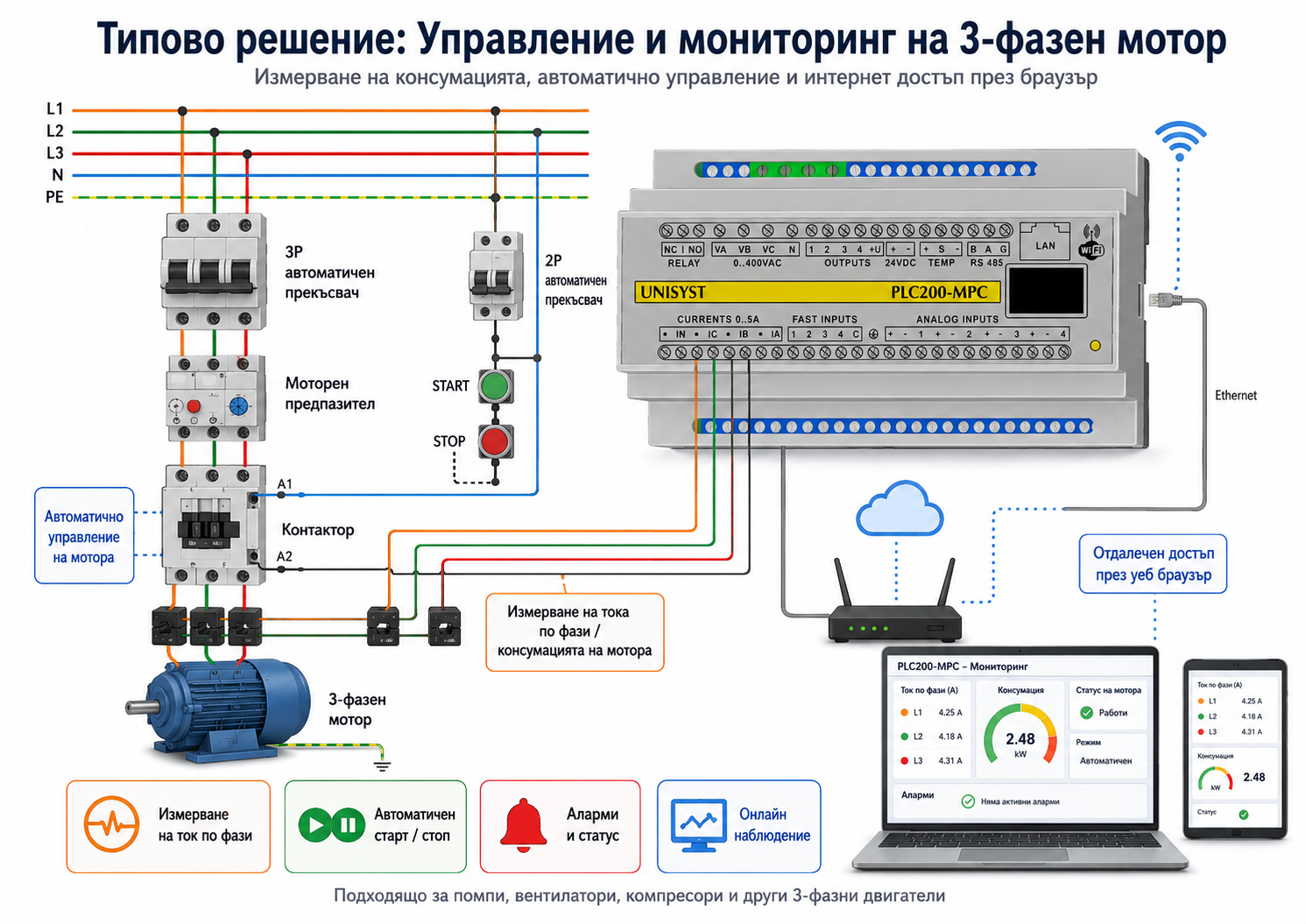

Типово решение с PLC200-MPC за управление и мониторинг на 3-фазен мотор през браузър
ТИПОВО РЕШЕНИЕ 02

Автоматизация на поливни процеси и микроклимат

Решение за оранжерии, овощни градини, открити насаждения и помпени станции, при което PLC200 поема управлението на поливането, наблюдението на микроклимата, архивирането и дистанционния достъп.

Прецизно напояване, фертигация и наблюдение

Контролерът може да управлява помпи, електромагнитни клапани и честотни инвертори. PID регулацията позволява поддържане на зададено налягане в системи за капково напояване или пивоти.

Към PLC200 могат да се свързват RTD температурни датчици за почва и въздух и аналогови сензори за влажност, EC/pH и налягане. Чрез Modbus могат да се интегрират метеостанции и други полеви устройства.

  • Автоматично управление на поливни зони, помпи и клапани.
  • Управление на VFD и дозиращи помпи за вода и торове.
  • Web SCADA за наблюдение и управление от компютър, таблет или телефон.
  • Архив на температура, влажност, разход на вода и други технологични параметри върху SD карта.
  • E-mail известяване при аварийни състояния като спад на налягането или критична температура.
ИзмерванеТемпература на въздух и почва, влажност, EC/pH, налягане и разход.
УправлениеПомпи, клапани, честотни инвертори и дозиращи помпи.
КомуникацияLAN, Wi-Fi и Modbus към метеостанции и периферни устройства.
ОператорТекущи стойности, графики, аларми и команди през стандартен браузър.
ИсторияЛокален архив върху SD карта за последващ анализ на поливните процеси.
ТИПОВО РЕШЕНИЕ 03

Метеорологичен и екологичен мониторинг

PLC200 може да работи като локален концентратор и Web SCADA възел за метеорологични, агро, хидроложки и фотоволтаични обекти, използващи Modbus/RS485 сензори.

Сензори, архив и отдалечен достъп в една система

Към PLC200 могат да се свържат полеви измервателни устройства за температура, влажност, атмосферно налягане, скорост и посока на вятъра, валежи, слънчева радиация, температура на PV панели, PM2.5/PM10, ниво и други параметри.

Стойностите се четат по Modbus RTU/RS485, визуализират се през Web SCADA, архивират се локално и могат да се предоставят към външна SCADA или собствен портал по Modbus TCP.

  • Интеграция на Modbus/RS485 метеорологични и екологични сензори.
  • Единен Web екран за текущи стойности, аларми и трендове.
  • Локален архив върху SD карта с часовник, синхронизиран чрез собствен NTP.
  • E-mail известяване при превишени граници или отпаднала комуникация.
  • Директен достъп през собствен портал или SCADA Modbus TCP към множество отдалечени обекти.
МетеорологияТемпература, влажност, налягане, вятър, валежи и слънчева радиация.
ФотоволтаициГлобална/наклонена радиация, температура на панелите и локални климатични условия.
Околна средаPM2.5/PM10, шум, газови и други специализирани датчици според конкретния проект.
Агро и почваПочвена влажност, температура, pH/EC и параметри за напояване и микроклимат.
Водни обектиНиво и параметри за качество на водата чрез съвместими полеви датчици.

Други PLC200 контролери и устройства

PLC200-AI

Компактен вариант за аналогови и температурни измервания.

PLC200-MPC

За фотоволтаици, генератори, микроелектростанции, помпени станции и енергийни системи.

PM200

Интелигентен електромер с Web SCADA, база данни, LAN/WiFi и microSD архиви.
