Web SCADA, Data Logger и AI READY функционалност
Мониторинг и визуализация през стандартен уеб браузър
Вградената Web SCADA превръща PM200 от измервателен уред в цялостен инструмент за наблюдение и визуализация на електрическите параметри. Данните са достъпни в реално време през стандартен уеб браузър, а операторските панели могат да бъдат конфигурирани според конкретното приложение.
Към тази функционалност е добавен и Data Logger. Измерените стойности се записват върху 32 GB microSD карта и остават достъпни за последващи справки и анализ. PM200 поддържа графично и таблично представяне на информацията, както и създаване на потребители с различни права и нива на достъп.
Вграденият SMTP клиент позволява автоматично изпращане на e-mail известия през определен период или при настъпване на зададено събитие. Firmware на устройството може да се обновява дистанционно, което улеснява поддръжката след въвеждането му в експлоатация.
AI READY за по-бързо конфигуриране и сервизиране

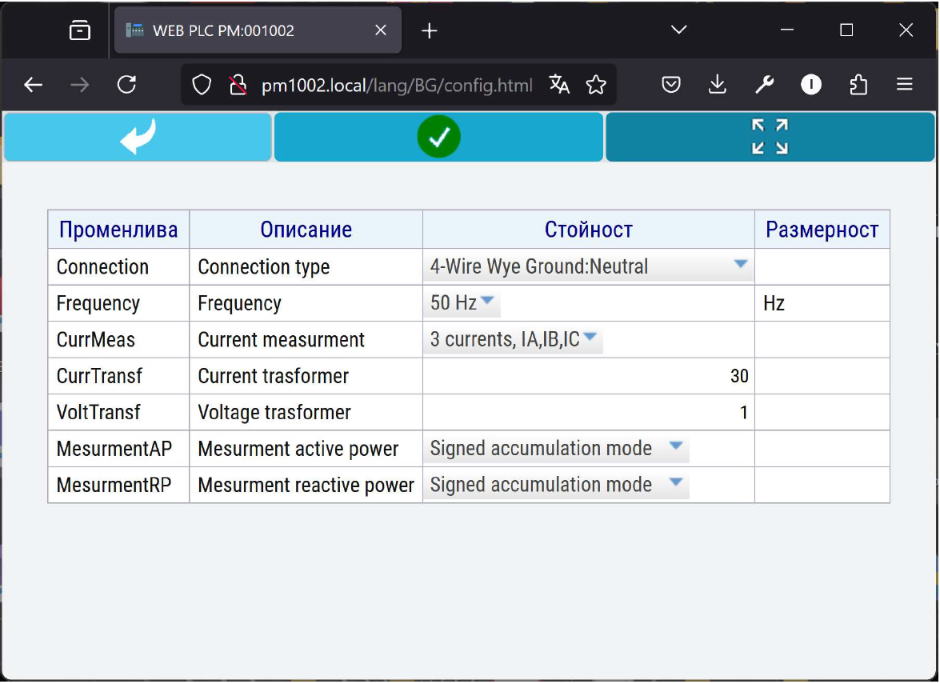

PM200 разполага с AI READY функционалност, чрез която при конфигурирането може да се използва външен AI модел. През уеб интерфейса се задава задание за генериране на начална JSON конфигурация, което съкращава част от работата при първоначалната настройка.
По същия начин могат да бъдат подготвяни описания на операторски панели с етикети, стойности, бутони, изображения и графични подложки. Системата поддържа готови графични елементи, а конфигурациите и операторските панели могат да се записват и четат директно през уеб интерфейса. AI моделът е външен и не е вграден в PM200. Така AI READY функционалността се използва като инструмент за подпомагане на конфигурирането, визуализацията и сервизната работа с електромера.

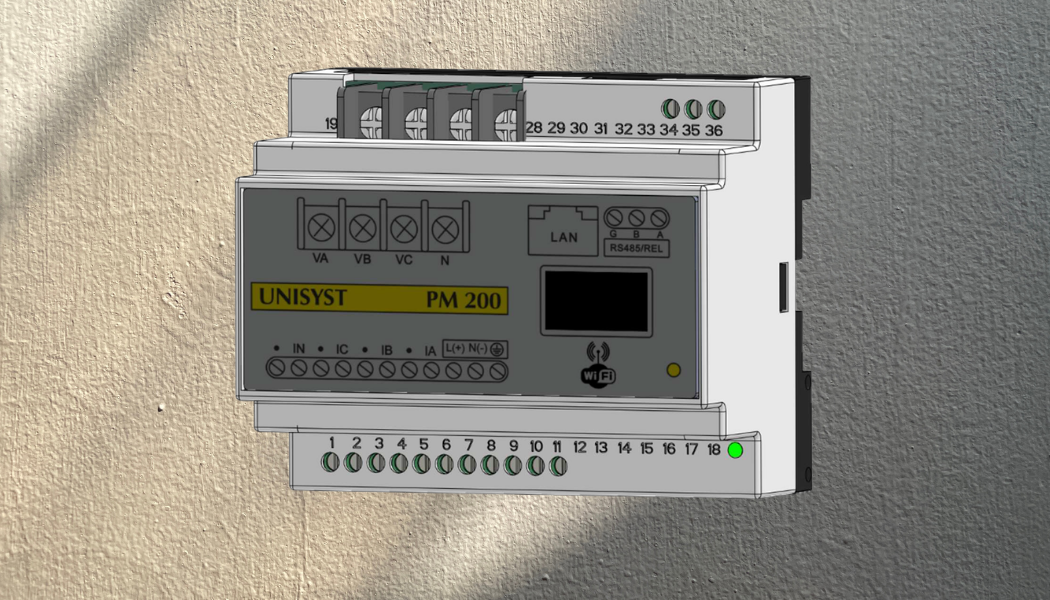

Технически характеристики на трифазния електромер PM200
PM200 работи с 32-bit процесор с честота 240 MHz и има консумация под 2 W. Захранването е в диапазона 85–305 V AC при 50/60 Hz или 120–430 V DC. Устройството разполага с 0.96-инчов OLED графичен дисплей с резолюция 128 × 64 точки, часовник за реално време и 32 GB microSD карта за съхранение на данни. Основните технически параметри включват:
- комуникация: LAN, Wi-Fi 2.4 GHz с вътрешна антена и RS485;
- измерване: двупосочно измерване на електрическата енергия;
- работна температура: от -30 °C до 60 °C;
- температура на съхранение: от -30 °C до 85 °C;
- влажност: 0–95% без кондензация;
- степен на защита: IP20;
- клас на запалимост: UL94-V0;
- монтаж: стандартна DIN шина TS35×7.5;
- размери без опроводяване (Ш×В×Д): 105 × 86 × 57 mm;
- тегло: 0.2 kg.
Корпусът е изработен от поликарбонат, а основата от модифициран PPE. Компактните размери и DIN монтажът улесняват интегрирането на електромера в електрически табла и съществуващи системи.
Комуникация, управление и измерване на електроенергията
LAN, Wi-Fi, RS485 и Modbus за интеграция в системи за автоматизация
За свързване към системи за автоматизация и енергиен мониторинг PM200 поддържа LAN, Wi-Fi и RS485, както и комуникационните протоколи Modbus RTU и Modbus TCP. Налична е и поддръжка на Power over Ethernet (PoE), чрез която LAN връзката и захранването могат да бъдат реализирани с по-опростено окабеляване.
Вградените PID регулатори разширяват функциите на устройството към управление на процеси, като е предвидена и автоматична настройка Auto Tuning. При необходимост PM200 може да работи с опционален изнесен дисплей за монтаж на щит, чрез който измерваните параметри се наблюдават локално.
Електромерът е с клас на точност 0.2S и поддържа измерване на качеството на електроенергията съгласно IEC 61000-4-30, клас S. Двупосочното измерване позволява регистриране на електрическата енергия в двете посоки и дава възможност за приложение в инсталации, в които има както потребление, така и производство на електроенергия.
Стандарти и приложения на PM200
PM200 отговаря на изискванията на европейската директива за радиосъоръженията RED 2014/53/EU и на RoHS2 2011/65/EC за ограничаване на употребата на определени опасни вещества в електрическото и електронното оборудване.
За измерване на активна и реактивна електроенергия устройството покрива изискванията на IEC 62053-21, IEC 62053-22, IEC 62053-23, IEC 62053-24, EN 50470-3, OIML R46 и ANSI C12.20. Радиокомуникацията в диапазона 2.4 GHz е съобразена с ETSI EN 300 328 V2.2.2, а степента на защита IP20 е съгласно IEC 60529.
Съчетаването на измерване, запис на данни, Web SCADA, комуникация и функции за управление позволява PM200 да се интегрира в електрически разпределителни табла, индустриални електрически инсталации, подстанции, системи за автоматизация и решения за енергиен мониторинг. Устройството е подходящо и за приложения, при които се изискват дистанционно наблюдение, архивиране на данните и двупосочно отчитане на електроенергията.
За допълнителна информация относно PM200 и възможностите за интеграция можете да се свържете с екипа на Унисист Инженеринг.
Често задавани въпроси за PM200
Какво представлява трифазният електромер PM200?
PM200 е многофункционален трифазен AC електромер за измерване, мониторинг и управление на електроенергията. Той разполага с Web SCADA, Data Logger, комуникационни интерфейси и възможност за двупосочно измерване.
Може ли PM200 да се използва без допълнителен SCADA софтуер?
Да. Вградената Web SCADA позволява измерваните параметри и записаните данни да бъдат достъпвани и визуализирани чрез стандартен уеб браузър.
Какви комуникационни възможности поддържа PM200?
PM200 поддържа LAN, Wi-Fi и RS485 комуникация, както и протоколите Modbus RTU и Modbus TCP, което позволява интегрирането му в системи за автоматизация и енергиен мониторинг.
