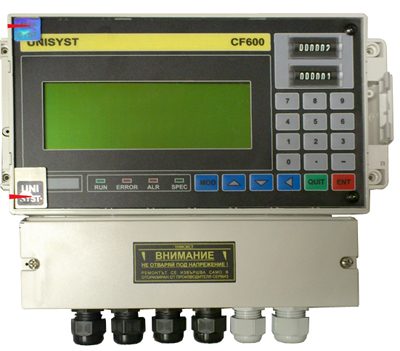

Коректор за природен газ CF600G
(с оценено съответствие по Директива 2004/22/ЕO)
Коректорът за газ CF600G6 e предназначен за коригиране на разхода на природен газ, измерван посредством различни трансмитери за разход (турбини, ротационни, ултразвукови, бленди и др.), като извършва автоматична PTZ корекция по температура, налягане и състав на газа.
Аналогови входове с вътрешно захранване, грешка < 0.05% и честота на сканиране 250 ms:
За свързване на трансмитери за налягане или температура, както и за директно свързване на термосъпротивления.
- Вход 1: трансмитер за налягане 4–20 mA;
термосъпротивление четирипроводно; - Вход 2: трансмитер за налягане 4–20 mA;
- Вход 3: трансмитер за налягане 4–20 mA;
термосъпротивление четирипроводно; - Вход 4: трансмитер за налягане 4–20 mA;
Дискретни входове с вътрешно захранване:
За свързване на изходи от типа “отворен колектор” или “сух контакт”. Два режима на работно напрежение – 4 V или 25 V.
- Вход 1: Максимална честота 10 кHz;
- Вход 2: Максимална честота 10 кHz;
Всички входове на преобразувателя са галванически разделени от микропроцесорната част, аналоговия изход и серийните интерфейси.
Входните вериги за измерване покриват техническите изисквания на стандарти БДС EN 60079-0 и БДС EN 60079-11 по отношение на собствена безопасност на електрическата верига – протокол №168/31.10.2005 г. на изпитвателен център “Минпроект” ЕАД.
Изходи – галванично разделени:
- Аналогов изход 0(4)–20 mA (опция – определя се при заявка) за моментни разходи (коригиран, некоригиран или енергиен). Управляем по серийния интерфейс;
- Дискретни изходи:
- Два вградени електромеханични брояча за коригиран, некоригиран или енергиен разход;
- Два галванически разделени изхода тип “отворен колектор” с максимално работно напрежение 25 V за външни електромеханични броячи, за аларма. Управляеми по серийния интерфейс.
- Интерфейс – MODBUS RTU:
- RS232 или RS485 (определя се при заявката). Позволява четене на текущи променливи, интегрални разходи, четене и запис на параметри.
- RS232 или RS485 (определя се при заявката). Позволява четене на текущи променливи, интегрални разходи и параметри.
Коректорът има LCD дисплей с подсветка – четири реда по 20 символа, четири светодиода и 20 бутона.
Захранване:
Коректорът може да работи с две независими захранвания – променливо 220 V / 50 Hz (до 30 VA) или постоянно 12–24 V (максимална консумация 10 W). Консумацията зависи от броя и типа на свързаните трансмитери. Предвиден е ниско консумиращ режим на работа при липса на 220 V, при което се изключват подсветката и светодиодите на дисплея, външните дискретни изходи и аналоговият изход.
Предлага се в кутия за монтаж на стена със степен на защита IP65.
Начини на работа:
Коректорът може да измерва разход с:
- трансмитер за разход с токов изход 4–20 mA, пропорционален на разхода (напр. ултразвуков, вихров и др.);
- трансмитер за разход със стесняващо устройство с един или два трансмитера за диференциално налягане;
- трансмитер за разход с високочестотен изход, пропорционален на разхода;
- трансмитер за разход с нискочестотен изход (турбина).
Разходът може да се измерва в една или в две посоки. Посоката може да се определя от:
- потенциален вход;
- фазово отместени импулсни поредици;
- две независими импулсни поредици.
Ако коректорът е еднопосочен честотен, вторият дискретен вход може да се използва за контрол или за измерване на втори независим разход, като интегрирането се извършва в общи броячи.
При измерване на разход от трансмитер с нискочестотен изход са предвидени допълнителни хардуерна и софтуерна филтрации.
Атмосферното налягане може да се измерва на четвърти аналогов вход или да е параметър.
При честотен преобразувател (ако не измерва два разхода), аналогов вход 3 може да се използва за измерване на информационна температура (T2), а аналогов вход 4 за измерване на информационно налягане (P2).
Предвидени са допълнителни броячи за кориригирания разход, като корекцията се извършва по различна от основната базова температура.
Разходи:
- Моментните и интегралните разходи са некоригиран, коригиран и енергиен.
- Моментните разходи са със знак в зависимост от посоката на протичане на газа.
- Интегралните разходи са с максимално показание 999 999 999. Интегрират се отделно за положителна и отрицателна посока. В отделни броячи се интегрират всички разходи при наличие на сензорна аларма на някой от входовете.
- Поддържа се архив с часови разходи;
- Поддържа се архив с дневни разходи;
- Поддържа се архив с месечни разходи;
Допълнителна информация:
Коректорът архивира следната помощна информация за текущия и предишния месец:
- брой на включванията;
- време за работа с разход различен от нула;
- време за работа с разход по-малък от 30% от диапазона (за диафрагмен трансмитер);
- време за работа при липса на 220 V;
- време, през което коректорът не е работил.
Коректорът поддържа допълнителен архив по зададено от потребителя време.
Серийният номер се показва на дисплея и може да се чете по серийния интерфейс.
Ако единият или и двата дискретни входа не се използват за измерване на разход, те могат да се свържат към „блокировки“, за да се сигнализират с аларма и да се четат по серийния интерфейс.
