Индустриален контролер PLC 200-MPC
– Мониторинг и контрол в реално време
– Вградена база данни – работеща на SD карта, позволява да се използва като Data Logger
– Вградена WEB SCADA – работеща на произволен браузър
– Възможност за конфигуриране на потребители с различни права
– Възможност за генериране на графични и таблични справки
– Вграден SMTP клиент – възможност за изпращане на e-mail периодично или по събитие
– Вграден PID регулатор с опция за Auto tunning
– Конфигуриране, настройка и визуализация без допълнителен софтуер
– Интуитивен интерфейс не изискващ специални познания
– Поддържа LAN мрежа и POE захранване
– Опционално се предлага изнесен дисплей за монтаж на щит
Ръководство за монтаж и експлоатация.pdf
SCADA с вграден WEB интерфейс.pdfKонтролери с вградена WEB SCADA.pdf
AI READY – подготвен за външен AI модел
- Web интерфейсът формулира задание към външен AI модел за начална JSON конфигурация;
- Подготвя описание за операторски панели: етикети, стойности, бутони, изображения и подложки;
- Готови графични елементи и запис/четене на конфигурации и панели през web интерфейса;
- По-бърза настройка и сервиз, без вграден AI модел в устройството.
За какво е подходящ PLC200-MPC
- Мониторинг и управление на индустриални и сградни процеси;
- Помпени станции, котелни, HVAC, водоснабдяване и енергийни; системи;
- Локално управление и дистанционен достъп през стандартен браузер;
- Подходящ за изграждане на малки и средни SCADA решения;
- Подходящ за използване като data loger;
Ключови предимства
- Вграден уеб интерфейс и Web SCADA;
- PID регулатори за прецизно управление;
- Вграден mail client за известяване и събития;
- LAN, WiFi, RS485, Modbus RTU / Modbus TCP;
- Дистанционно обновяване на софтуера;
Още от същата серия
- PLC200-AI – компактен вариант за аналогови и температурни измервания;
- PM200 – интелигентен електромер с вградена Web SCADA;
Технически характеристики на контролер PLC 200-MPC
- Процесор 32 bit, 240 MHz;
- Комуникация LAN, WiFi–2.4 GHz. Външна антена;
- Захранващо напрежение 24 V DC;
- Консумация от 5 до 10 W в зависимост от натоварването;
- Съхраняване на данни: 128 GB micro SD карта;
- Часовник за реално време с автономна батерия;
- Габарити X/Y/Z 157/86/58 mm;
- Клас на защита IP20;
- Монтаж: стандартна евро шина DIN TS35×7.5.
Параметри на входовете и изходите
| Параметър | Описание | Бр. | Обхват | Точност | Още |

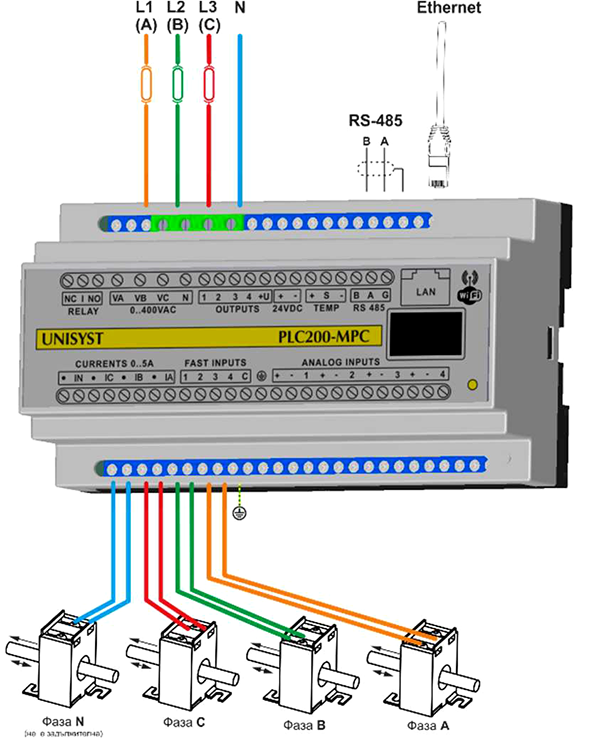

| Uabc | Вход за измерване на напрежение | 3 | 0÷400 V AC | ±0.2 % от пълната скала | 3 високопроизводителни аналогово-цифрови преобразуватели (АЦП) |
| Iabcn | Вход за измерване на ток | 4 | 0÷5 A AC | ±0.2 % от пълната скала | 4 високопроизводителни аналогово-цифрови преобразуватели (АЦП) |
| AI | Аналогов вход | 4 | за напрежение 0÷5 V, 1÷5 V за токов кръг 0÷20 mA, 4÷20 mA |
±0.05 % от пълната скала | 24 bit АЦП; сканиране през 1s |
| OWT | Температурен вход DS18B20 | 1 | -55÷125 °C | ±0.05 °C в диапазон от -10 °C до 85 °C | 12 bit резолюция; сканиране през 1s |
| DO | Дискретен (цифров) изход | 4 | 18÷36 V DC; 0.7 A макс. | – | Защита на изходите по няколко параметъра |
| PI | Цифрови високочестотни входове | 4 | До 6 KHz | – | Галванично разделени |
| RELAY | Електромеханично реле 1 контакт (SPDT) | 1 | – | – | Превключван ток: 15 A AC, 10 A DC; напрежение: 30 V DC или 300 V AC |
| RI | Отдалечени входове / изходи | 100 | – | – | Четене през RS485 и ETHERNET; Протокол MODBUS RTU и MODBUS TCP |
| FX | Виртуална позиция за формула или променлива | 200 | – | – | за управление ползващи входящи сигнали или междинни резултати |
| LAN | Отдалечен достъп | 1 | – | – | Вграден двупосочен интерфейс |
| WiFi | Отдалечен достъп | 1 | 2.4GHz поддържа AP и STA | – | Вграден двупосочен интерфейс |
| Serial | Четене на отдалечени устройства | 1 | RS485 | – | Протокол MODBUS RTU |
| Дисплей | 0.96" OLED, диодно-матричен графичен дисплей | 1 | – | – | Резолюция 128x64 точки |
Спецификации
- Възможност за автоматично или ръчно управление;
- Интерфейс: вграден WEB базиран. Използва стандартен браузер инсталиран на компютър или мобилно устройство (лаптоп, таблет, телефон). Работи с актуални версии на Firefox, Chrome, Opera, Safari, инсталирани на споменатите устройства;
- Възможност за конфигуриране на всички параметри през WEB интерфейса;
- Поддържане на виртуални формули за управление;
- Възможност за създаване на фамилия мнемо схеми за интуитивно наблюдение и управление на обхванатите от контролера параметри и крайни автомати (изп. механизми);
- Езици: многоезичен (4 или повече);
- Дистанционно обновяване на софтуера.
