CF500 – PTZ коректор за природен газ

CF500 е електронно коригиращо устройство за обем на газ тип 1. Преобразува измерения от газомера обем към базови условия и се конфигурира за T, PT или PTZ корекция. Подходящ е за измерване на природен газ при търговски разчети. Предлага се с автономно батерийно захранване и комуникация през GSM или RS485 според избрания вариант.

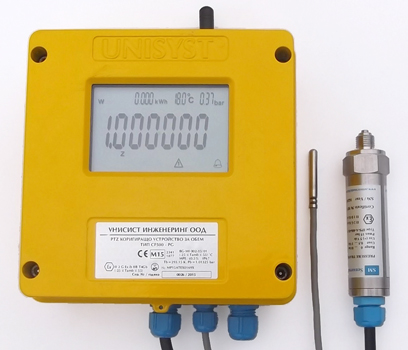

CF500 – електронен PTZ коректор за обем на природен газ — Коректор за обем на газ CF500

Актуално ръководство за CF500 на английски – версия 2.0 (PDF, 2025)
Актуално ръководство за CF500 на български (PDF, 2024)

Какво осигурява CF500

T, PT или PTZ преобразуване: изчислява обема при базови условия според измерените обем, температура и налягане и настройките за газа.
MID и ATEX: съответствие с EN 12405-1 и маркировка за работа във взривоопасна атмосфера.
Автономна работа: вътрешна батерия 3,6 V / 17 Ah; при вариант GSM се използва и допълнителна батерия.
Дистанционно отчитане: варианти с GSM модем или RS485; Modbus RTU в режим slave. RS485 вариантът работи с външен захранващ и бариерен блок CF500-POW.
Данни за отчет и контрол: часови, дневни и месечни архиви, архиви на аларми и събития, тотализатори за обем и енергия.

Измерване и изчисляване

CF500 приема импулси от нискочестотния изход на съвместим газомер. Чрез температурния датчик и, при съответния вариант, датчика за налягане изчислява корекционния коефициент и коригирания обем. За коефициента на свиваемост са предвидени модифициран AGA NX19, SGERG 88, AGA8-92DC и постоянна стойност K_z. Устройството отчита некоригиран и коригиран обем, моментен разход и енергия в kWh или GJ.

Архиви и комуникация

Цикличните архиви пазят до 400 часови, 400 дневни и 132 месечни записа. Има отделни архиви за аларми и събития с до 300 записа всеки. Комуникацията е през GSM или RS485 според конфигурацията; за обмен на данни се използва Modbus RTU, като GSM реализацията включва протокол на Унисист.

Основни технически данни

Варианти	CF500-XYZ: X = T (температура) или P (температура и налягане); Y = G (GSM), R (RS485) или N (без комуникационен модул); Z = P (външно захранване за комуникация) или N (автономно захранване).
Тип и метрология	Коригиращо устройство за обем на газ тип 1; EN 12405-1. Енергия съгласно EN 12405-2, система 2. Сертификат за изследване на типа BG-MI 002-15/01 от NB 2341.
Алгоритми за свиваемост	Модифициран AGA NX19; SGERG 88; AGA8-92DC; постоянен K_z.
Базови условия	Налягане 1,01325 bar; температура 20 °C.
Температури	Околна среда: –25 до +55 °C; измерван газ: –20 до +50 °C.
Датчици	Температурен датчик Pt1000, клас A (EN 60751); варианти за абсолютно налягане 0–10, 3–20 или 0,8–2 bar.
Вход за обем	Нискочестотен импулсен вход, до 2 Hz.
Захранване	Вътрешна батерия 3,6 V DC / 17 Ah; допълнителна 4,5 V DC батерия за GSM; 5 V DC външно захранване при RS485 чрез CF500-POW.
Комуникация	GSM или RS485 според варианта; Modbus RTU (slave).
Защита и ATEX	IP67 (EN 60529); II 2 G Ex ib IIB T4 Gb.
Съответствие	MID 2014/32/ЕС; ATEX 2014/34/ЕС; EMC 2014/30/ЕС. Електромагнитен клас E2; механичен клас M2.
